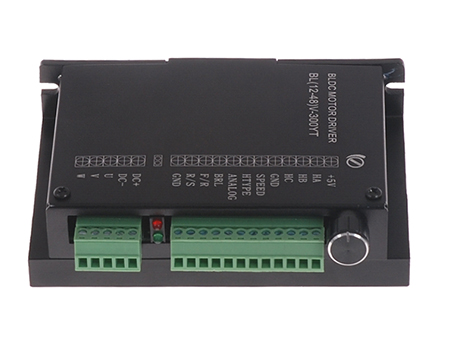

BL-2408N无刷直流电机驱动器

来源：半岛在线登录官网入口|发布时间：2019-08-09 21:07

基本性能：
24V直流供电
启停及转向控制
过流、过压、过载及堵转保护
外部模拟量调速
制动快速停车
故障报警输出
转速信号输出
适用于不带霍尔信号输出的电机驱动

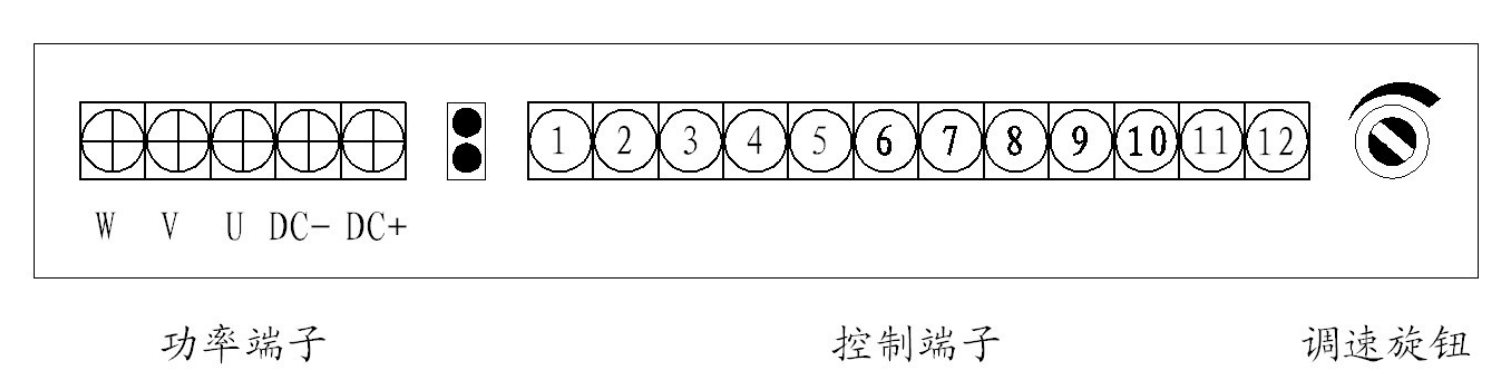

端子及使用说明：



根据上图所示，各接口功能列表


注：1、电机的U、V、W与驱动器U、V、W连接方式的不同可导致电机运转方向的不同。
2、电机停车后才能操作改变电机的转动方向。
3、制动停车在大惯量负载时慎用，且制动时间和负载有关。
4、驱动器默认调速方式为旋钮调速，若需通过外部模拟电压来调节速度，可在我司技术人员的指导下通过跳线来设定。
5、速度脉冲为占空比50%的方波，幅值与VCC端电平相同。脉冲频率F与电机转速N对应关系：
N=F*60/P（P为电机极对数）。

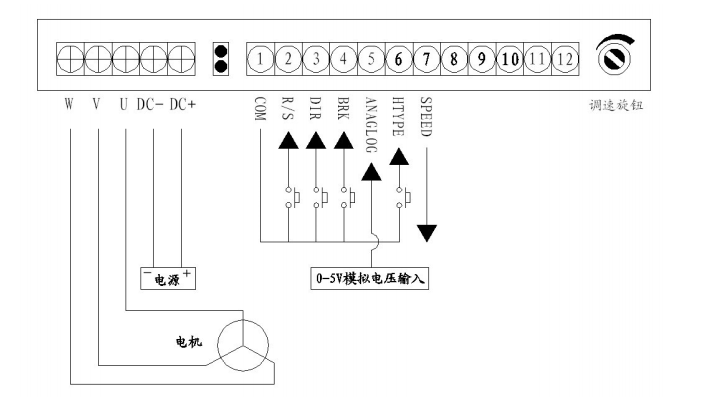

典型接线图：


用户在接线时要注意以下几点：
断电1分钟后才能进行底板检查或更换保险管。

服务及保修：
本公司所有产品一年内免费保修，超过保修期酌情收取人工及材料费。凡是本公司的产品，终身享受技术支持（论坛、电话、Email等）
